Auteur Fil de discussion: [TUTORIAL] WaterCooling avec un radiateur de voiture (passif et actif)  (Lu 82548 fois)
facebook Twitter google live myspace yahoo
Supermattt
JMH Active Member
***
Hors ligne Hors ligne

Messages: 60



Voir le profil WWW
« le: 01 Avril 2007 à 19:52:17 »

Bonjour à tous, comme moi vous aimez le silence ? Mais vous voulez aussi overclocker votre machine …
Voici une solution que l’on peut clairement qualifier de « bourrine » mais ça marche et plutôt bien :
Le Watercooling passif à base de radiateur de moteur de voiture !


Explication :
Dans un système de Watercooling, on retrouve 3 éléments principaux :
-Le Waterblock qui transfère la chaleur du CPU à l’eau
-La Pompe qui fait circuler l’eau
-Le radiateur qui va refroidir l’eau grâce à sa convection naturelle ou forcée (radiateur ventilé).

Ici, il s’agit de convection naturelle c’est à dire qu’on ne va utiliser aucun ventilateur mais un radiateur de très grande taille. De ce fait, la machine sera quasiment silencieuse.


Comment on fait ?

-Commencez par mesurer le panneau droit de votre boitier (celui que l’on n’ouvre jamais).
Il ne faut pas que le radiateur soit plus grand sinon ça ne passera pas et / ou ça sera très moche.


-Allez ensuite chercher votre bonheur dans les documentions techniques et les sites d’achats de pièces détachées pour voiture.


-Mon bonheur à moi (mon boitier : GIGABYTE 3D Aurora) peut se trouver dans les R11 et certaines R5 …

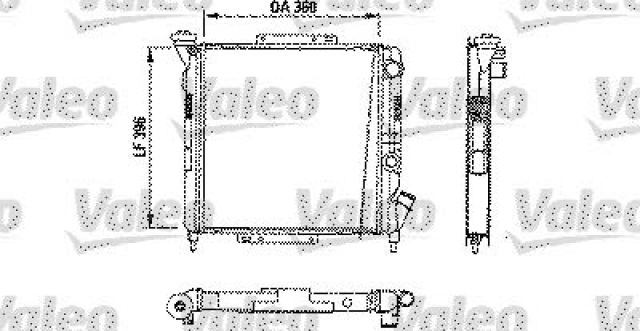

Je vous laisse voir :


Petit zoom sur la bête :

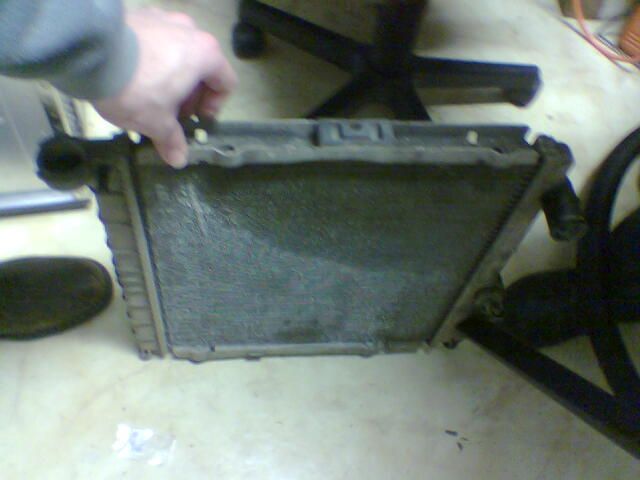

Une fois la bête extirpée de son milieu naturel


Voila ce que ça donne devant le panneau, une petite séance nettoyage s’impose...

Un bac a douche, une pomme de douche et un peu de patience feront très bien l’affaire…
(Pensez aussi à nettoyer l’intérieur …)
Attention si vous voulez utiliser un Karcher, cela peut tordre les ailettes et rendre votre radiateur beaucoup moins performant.

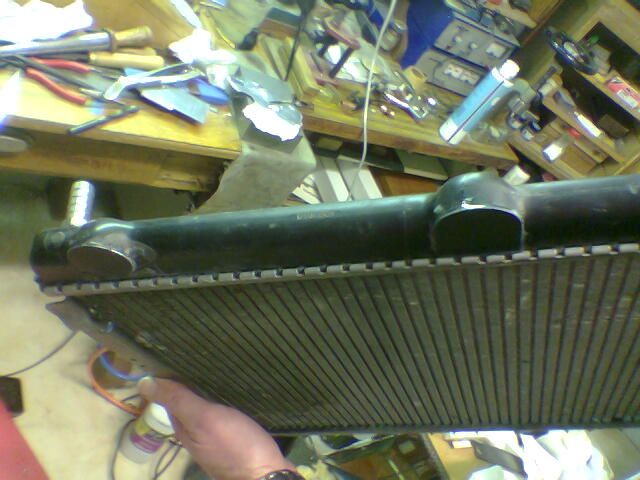

Maintenant essayez de repérer les endroits où vous pourriez brancher vos tuyaux en sachant qu’il faut que l’eau circule de haut en bas.

Personnellement j’ai coupé tout ce qui dépassait et bouché les trous avec de l’aluminium collé a l’araldite



Si vous n’avez pas trouvé d’emplacements adéquats pour vos tuyaux alors à votre perceuse …
Vous aurez besoin de deux embouts en métal cannelés
Mesurez le diamètre du filetage et percez avec un foret  < de 1 mm.
Essayez de visser en forçant, si ça commence à prendre, enlevez tout, barbouillez le filetage d’araldite et revissez le à fond !
Vous avez maintenant deux magnifiques embouts.



J’ai passé un petit coup de peinture noire (Pour 2 couches, une bombe suffit).
Ensuite il faut trouver un moyen d’accrocher le radiateur au panneau latéral du boitier.
J’ai utilisé les attaches normales du radiateur avec des boulons de 10 cm, des entretoises de 3 cm et des écrous qui vont bien
J’ai aussi mis des petites plaques de métal de 4 cm par 4 cm au niveau de la tête des boulons pour que ceci ne déforme pas le panneau latéral de mon cher boitier



Un fois le radiateur bien fixé, reste à remettre le panneau latéral et mettre les tuyaux.
Reste à rentrer les toyos de 10 mm interne dans les embouts de 12 mm externes !


On savonne, on chauffe, on bourrine et c’est étanche ! Presque magique !


Il faut prévoir un petit robinet de vidange, ça peut servir ^^



Le reste du système :

Ici mon waterblock CPU


La 7900 GT un peu modifiée



Et voila le système complet :



Pas si moche que ça …







En ce moment, le Core 2 Duo et la 7900 GT overclockés arrivent à peine à chauffer l’eau qui ne dépasse jamais les 34-35°C  après quelques heures de BF2



Je tiens à remercier Seb1333 pour son idée (car l’idée viens de lui) et je réserve le deuxième POSTR pour vous montrer son système beaucoup plus poussé que le mien (Radiateur ventilé et système de vumètre pour le niveau d’eau).
« Dernière édition: 15 Avril 2007 à 16:27:21 par jmax_oc » Journalisée

meuh!
Supermattt
JMH Active Member
***
Hors ligne Hors ligne

Messages: 60



Voir le profil WWW
« Répondre #1 le: 01 Avril 2007 à 19:57:12 »

Citation de: Seb1333
Bonjour à tous, Supermattt vient de me faire découvrir jmax-hardware
je me sens obligé d'apporter ma contribution

Voilà mon Watercooling ( ça fait 2 ans qu'il est ainsi )

Alors on commence avec un radiateur de Renault5
(je n'est pas de photo du rad quand je l'ai sorti de la voiture, mais il était en mauvais état)
Le boitier est un termaltake eureka ( 65 cm de long, c'est pour ça que le rad parrait petit)

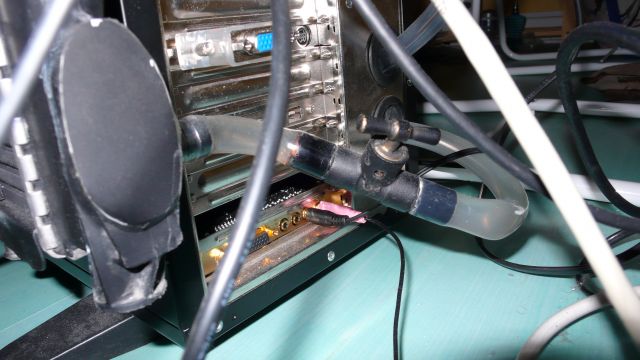

Voici le robinet de purge ainsi que le tuyau qui permet de voir le niveau de liquide



1)Pour la ventilation : 3 ventilos de 92mm découpé sur une face ( mode tubine) injectant de l'air entre la porte et le rad ( il y a 25mm).
   L'air est obligé de ressortir à travers le radiateur ( pas d'autres issues). Gain => 4 à 5°c sur l'eau

2)Une autre méthode consiste à aspirer de l'air à l'intérieur du pc pour l'envoyer sur le rad. ( il faut découpé la porte, placer 2*120mm superposé au niveau des lecteurs optiques et c'est gagner !

une petite vue d'intérieur pour la route  ;D



Toutes vos questions sont les biens venues

Ciao


« Dernière édition: 03 Avril 2007 à 11:22:20 par Supermattt » Journalisée

meuh!
jmax_oc
JMH Administrator
*****
Hors ligne Hors ligne

Messages: 21579


XTrem RAM Clocker


Voir le profil WWW
« Répondre #2 le: 01 Avril 2007 à 20:15:42 »

Joli tutorial.
Journalisée

BDD Overclocking DDR 2 - BDD Puces DDR2 - BDD Overclocking Core 2 Duo
WR RAM CAS 2 : 337MHZ - WR E6550 (4704MHz) et FSB X38 (672MHz)


La Terre offre suffisamment de ressources pour les besoins de tous mais pas assez pour la cupidité de chacun
mika
JMH Administrator
*****
Hors ligne Hors ligne

Messages: 15471


La partie est terminée.


Voir le profil WWW
« Répondre #3 le: 01 Avril 2007 à 20:25:08 »

Ca sent le bricolo  ;D
Bravo.
Journalisée

E8600 @ 4.3GHz 1.32v - Apogee GTZ | Asus P5E3 WS Pro | PC3-8500 2*1Go Crucial Value | Gainward 9800GTX 512 Mo | Hyper Type R 480W

chienquipete
JMH Active Member
***
Hors ligne Hors ligne

Messages: 139


Voir le profil
« Répondre #4 le: 01 Avril 2007 à 21:37:07 »

l'araldite pour ma part je ne sais rien faire sans ;le briquet est indispensable aussi
tiens puisque le forum est tout neuf pourquoi pas une petite rubrique trucs et astuces pour se depanner les jours de fermeture de magasins ou pour simplement passer a coté de la caisse a moins que ce ne soit juste pour realiser un truc unique???
Journalisée
foxhound
JMH Diamond Member
********
Hors ligne Hors ligne

Messages: 5296


Sub 8s at super pi 1M adicted


Voir le profil
« Répondre #5 le: 01 Avril 2007 à 21:44:32 »

les perf sont elles meilleur avec ce new radiateur?? ou sa ce vaut et c est juste une question de bruit?
Journalisée

jmax_oc
JMH Administrator
*****
Hors ligne Hors ligne

Messages: 21579


XTrem RAM Clocker


Voir le profil WWW
« Répondre #6 le: 01 Avril 2007 à 21:51:30 »

Chien, j'ai répondu à ta demande la bas :
http://www.jmax-hardware.com/forum/index.php/topic,6.0.html
Journalisée

BDD Overclocking DDR 2 - BDD Puces DDR2 - BDD Overclocking Core 2 Duo
WR RAM CAS 2 : 337MHZ - WR E6550 (4704MHz) et FSB X38 (672MHz)


La Terre offre suffisamment de ressources pour les besoins de tous mais pas assez pour la cupidité de chacun
Supermattt
JMH Active Member
***
Hors ligne Hors ligne

Messages: 60



Voir le profil WWW
« Répondre #7 le: 01 Avril 2007 à 22:02:42 »

les perf sont elles meilleur avec ce new radiateur?? ou sa ce vaut et c'est juste une question de bruit?
Les perfs sont de tout premier ordre (delta maxi eau/air = 15°C)
Le silence absolu en prime.
A vrai dire le composant qui fait le plus de bruit dans mon PC est l'alim Antec Neo HE 500  :'(
Et avec la Seasonic S12, elle fait partie des plus silencieuses du marché ...  ???

J'ai bien éssayé de Watercooler mon ancienne True Power 430Watts, mais je me suis craqué sur l'isolation des MOFset après les avoir vissé sur des mini waterblocks ...
No comment ...  :-\
Enfin j'ai les photos qui trainent par là ...
Journalisée

meuh!
foxhound
JMH Diamond Member
********
Hors ligne Hors ligne

Messages: 5296


Sub 8s at super pi 1M adicted


Voir le profil
« Répondre #8 le: 01 Avril 2007 à 22:04:49 »

pourais tu me dire comment calculer les delta?

en tout cas l integration est reussi
Journalisée

Florent
JMH Gold Member
*******
Hors ligne Hors ligne

Messages: 2455



Voir le profil WWW
« Répondre #9 le: 02 Avril 2007 à 00:13:58 »

Tu calcules la différence entre la température de l'eau et celle de l'air

Sinon très classe le montage
Journalisée
ToyTen
JMH Diamond Member
********
Hors ligne Hors ligne

Messages: 6782


Culture extensive de sapins(de noel..)tue le sol!!


Voir le profil
« Répondre #10 le: 02 Avril 2007 à 19:00:33 »

merci pour ton tuto, il est très inspirant^^

et c'est pas vilain du tout en plus, super taff!!
Journalisée

Progerien
JMH Aluminium Member
****
Hors ligne Hors ligne

Messages: 237



Voir le profil
« Répondre #11 le: 02 Avril 2007 à 23:12:50 »

Sympa :P jolie travail ^^
On se croirait retourné au débuts du watercooling xD

Mais tu as gardé le moto-ventilateur pour les benchs ? Histoire d'avoir un "petit" ventilateur de 70W ^^

Cordialement,
Journalisée
0cool
JMH Diamond Member
********
Hors ligne Hors ligne

Messages: 5850


Série TV Addict


Voir le profil
« Répondre #12 le: 03 Avril 2007 à 09:46:38 »

c'est vraiment artisanal mais quand tu vois les perfs ca vaut le coup

Superbe intégration en tout cas !
Journalisée



Supermattt
JMH Active Member
***
Hors ligne Hors ligne

Messages: 60



Voir le profil WWW
« Répondre #13 le: 03 Avril 2007 à 16:43:42 »

Sympa :P jolie travail ^^
On se croirait retourné au débuts du watercooling xD

Mais tu as gardé le moto-ventilateur pour les benchs ? Histoire d'avoir un "petit" ventilateur de 70W ^^

Cordialement,

Je l'ai balancé mais je m'étais amusé un peu avant, avec le transfo 12 volts que j'avais, lancé à sa vitesse maximale a laquelle il s'envoyait 4,83 Ampères dans le bide le petit ^^
Donc t'est pas si loin avec tes 70 Watts ...
4.83 * 12 = 58 Watts  ;D



En fait je la meilleure façon de le ventiler en benchant, c'est de faire comme Seb1333 avec son ancien boitier, aspirer l'air derrière la carte mère, les MOFset était à peine chauds sur sa DFI

Sinon y'a la session a la fenetre en hiver...
Journalisée

meuh!
Progerien
JMH Aluminium Member
****
Hors ligne Hors ligne

Messages: 237



Voir le profil
« Répondre #14 le: 03 Avril 2007 à 18:17:31 »

Sympa

Ca c'est du ventilo ^^ (le premier l'autre c'est un truck de lopète :P )
Par contre, j'ose pas imaginer le bruit ^^

C'est quoi le transfo que tu avais ? :/ Un transfo d'ordi portable ?

Cordialement,
Journalisée
